12. 単Ⅰ コマ1 – パース定規 / 定規ツールによる1点透視

建物や風景・人物など 物体は遠くなればなるほど小さく見えていきます
なので それらを描く時も 奥に行くほど狭く小さくなる感じにするのですが

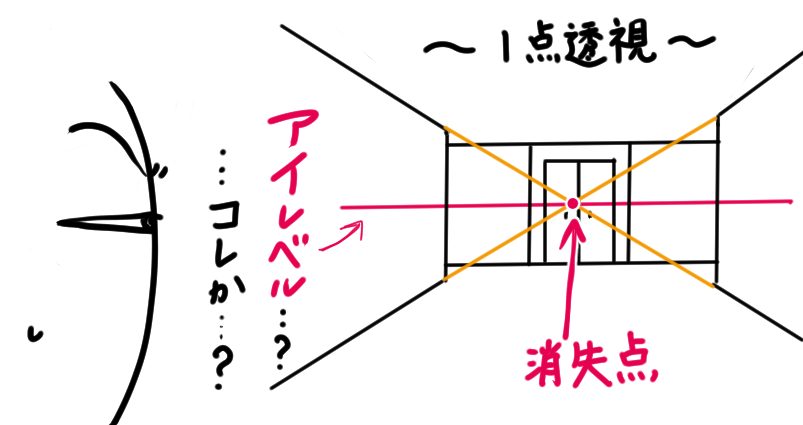

遠近を意識して描いた線の延長上に 全ての線が交わる一点があります
これを 消失点 といいます
この 消失点 が1個あるのが1点透視

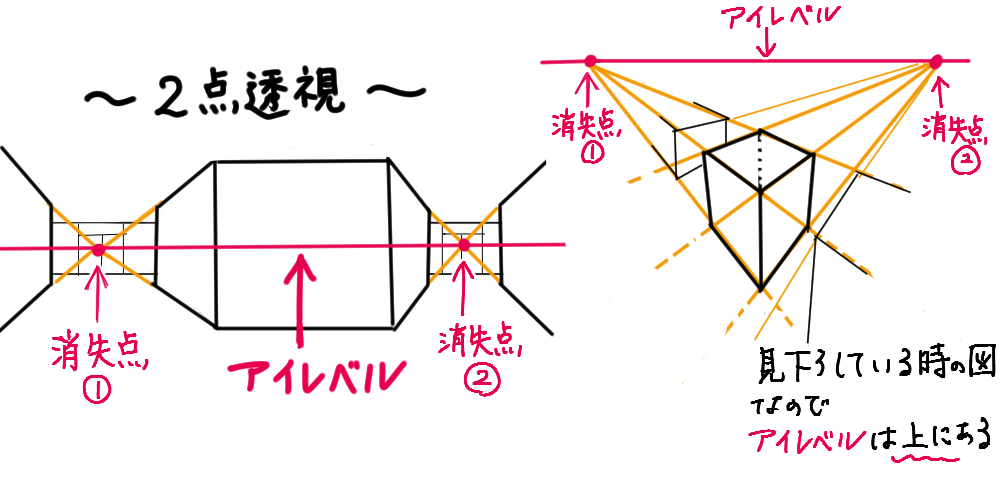

2個あるのが 2点透視　3個あるのが3点透視 という考え方です

2点透視で描くものは 建物の内部だと 奥にある扉などが二か所以上見えている場合や
街などの建物を 俯瞰ふかん(高いところから見下ろすこと)で描く あるいは仰視ぎょうし(低いところから見上げること)で描く時 などです

俯瞰ふかんで描くということは カメラのレンズの位置は上にある(カメラのレンズを下に向けている) ということになるので
アイレベルは 描くモノの上になる というわけです

は？空中に浮かんでいるようにも 城にも見えないけど？というツッコミはご容赦ください

初めは 2点透視 で調整できるか？と あれこれやっていたのですが
そうか これは下に向かって先細りする形だな と気づいて 3点透視 の方が上手くいくのでは？と 挑戦してみた次第です

なので 初めから 3点透視 で描くぞ！と決めて作業したのではなく フリーハンドで描いた絵にパース定規を当てて 細かく調整した というわけです

結果 私的には ほとんど違和感なく描けたと思っていますが
プロの方から見れば まだまだ甘いと思います これから精進しますのでお許しいただけるとありがたいです

作業をする前に

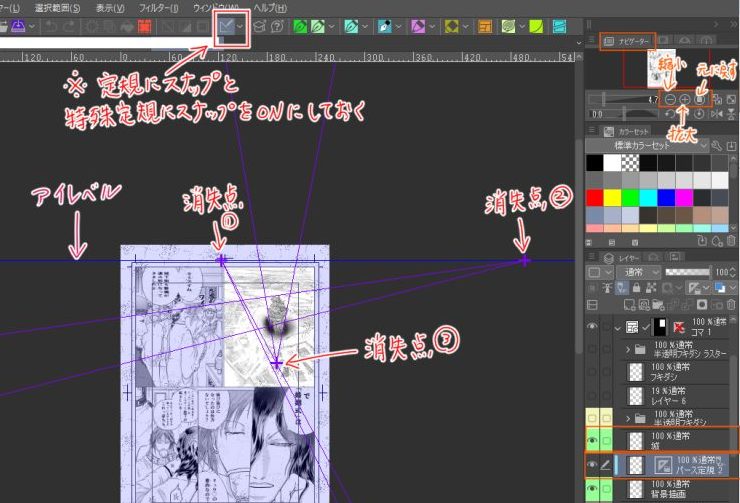

コマンドバーの 定規にスナップ と 特殊定規にスナップ を
必ずオンにしておいてください
スナップ とは 定規に沿って線を引くことができる機能です

初期設定では 3つ並んでコマンドバーに表示されています

ご覧の通り 原稿をかなり縮小して表示しないと 全体像が見えなかったりします

原稿の縮小や拡大は ナビゲーターパレット にある それぞれのアイコンをクリックすることで操作できます　※ナビゲーターパレットが見当たらない場合は メニューバー →【ウインドウ 】で ナビゲーター(G) にチェックが入っているかを確認してください

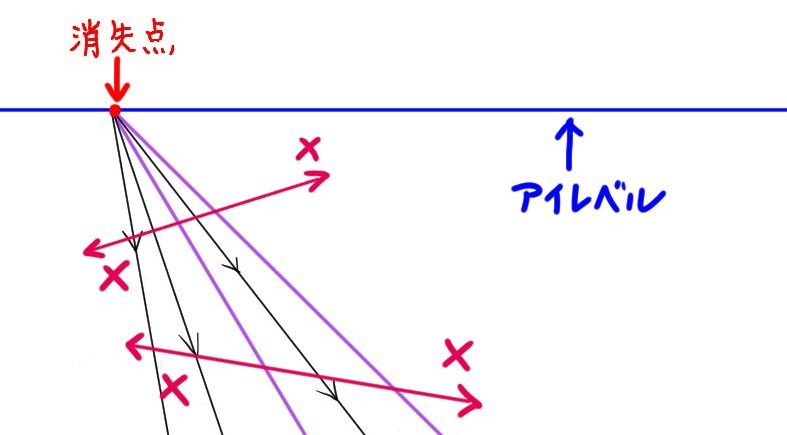

パース定規の場合 消失点 から 放射線状 に線を引くことができるので 定規の線が足りないんじゃないか？ という心配はご無用です

そして 定規にスナップ している状態の ガイド線が紫色 の時は 横切るような 斜めの線などは 引くことができません
そういった場合は いったん 紫色の線 を 緑色の線 に切り替える作業をしてから 描き込むことになります

今回は スキャンした絵ではなく 直接レイヤーに描いた下絵で作業します
用紙は 新規で モノクロ で用意したものです
(原稿用紙の設定などについては ２.漫画を描くための原稿用紙を… をご参照ください)

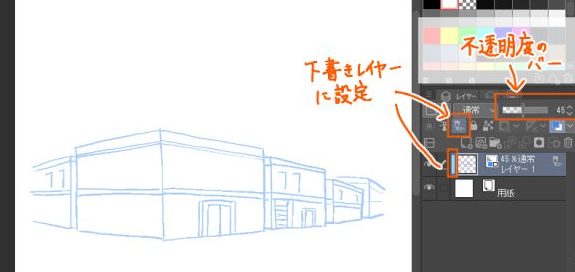

レイヤー 1 (ラスターレイヤー) に 黒色で ざっくりで大丈夫なので下絵を描きます 今回は 建物っぽいものを描きました

では続けます
下絵が準備できたら 次に

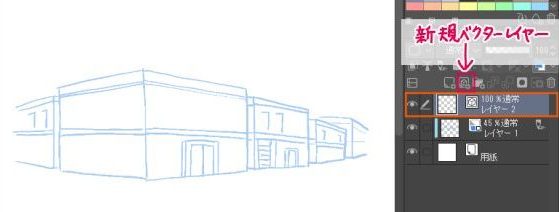

レイヤー 1 を選択した状態で レイヤーパレット上部にある 新規ベクターレイヤー のアイコンをクリックし レイヤー 1 の上に ベクターレイヤー を1枚追加します

私は ラスターレイヤー で描いたりもしますが 本来は 消しゴムの使い勝手が良い ベクターレイヤー で描くことが推奨されていますので ここではベクターで作業してみます

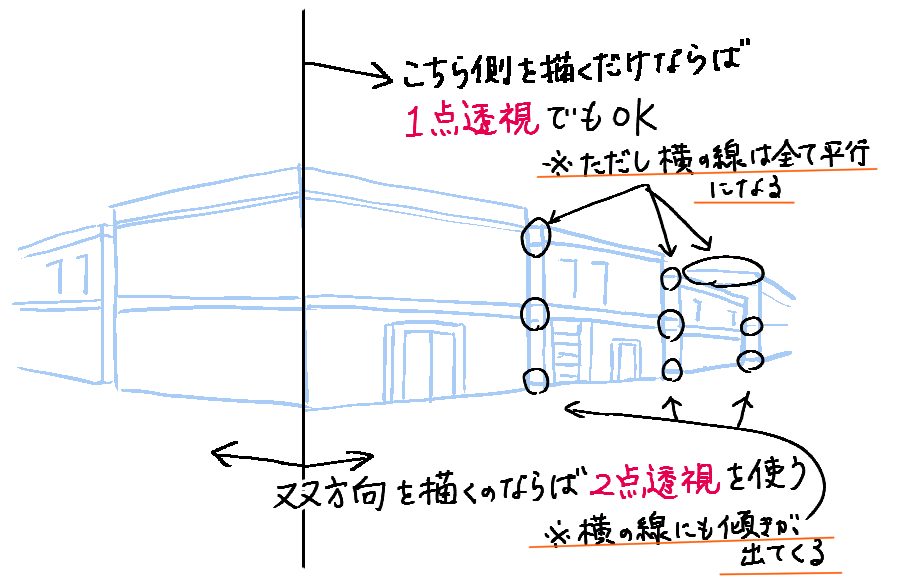

建物などで 片面だけの並びは 1点透視 でも描けますが その場合は 建物の横線は 全て平行線になります

建物の両面を描く場合は 2点透視 を使います その時は 建物の横の線にも傾きが出てくるので注意です

より自然な感じの建物を描きたい場合は 片面の描写でも 2点透視を利用した方が良いようです

1点透視 を解説するために 建物の片面だけを描いてみます
新規で作った ベクターレイヤー の レイヤー 2 を選択した状態で

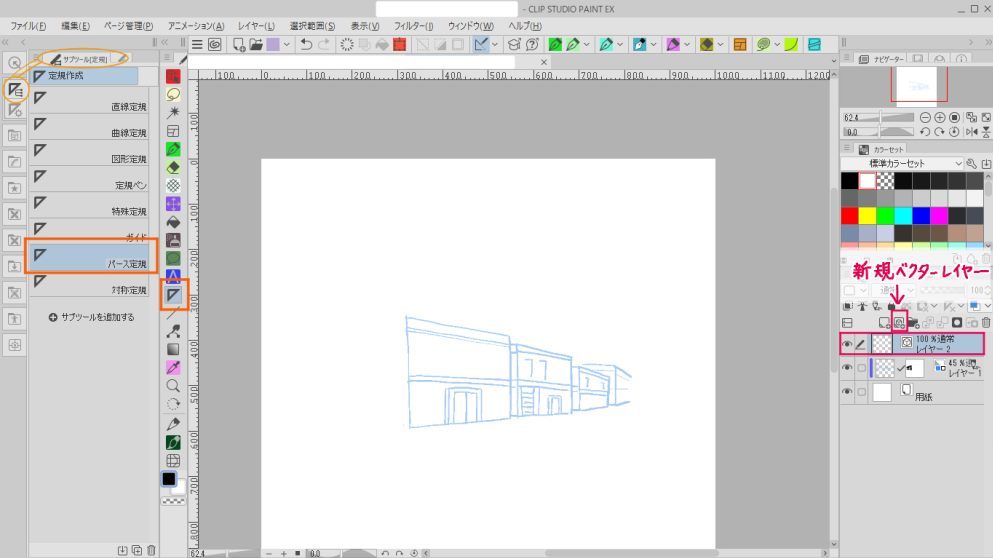

ツールバー の 定規(U) をクリックし サブツール[定規] で パース定規 を選択します

ツールプロパティ[パース定規] は 初期値から変更していませんが 一応お見せします

レイヤー 2 (ベクターレイヤー)を選択していることを確認してから まず１本目の ガイド線 を作っていきます

1本目は 建物の上部のライン です

この画像では 右奥に向かって細くなっていくイメージで描くことになりますが

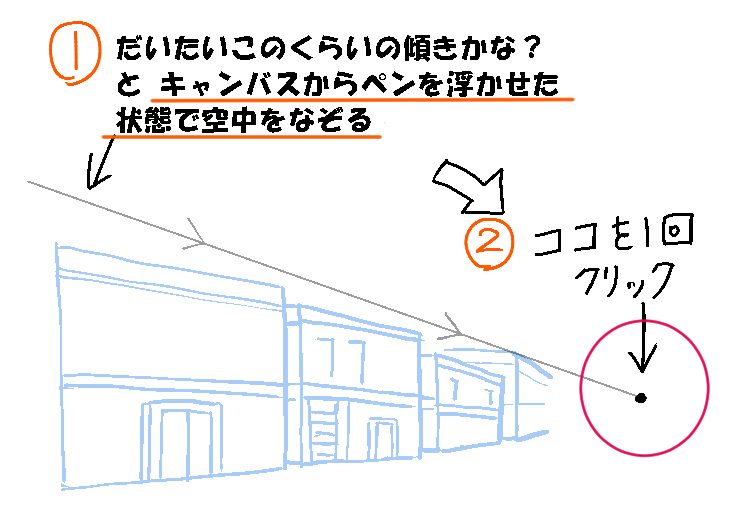

① 下絵の建物の上部の だいたいの傾き具合を確認しつつ 最奥の場所付近に目ぼしをつけて
② その場所を 1回だけクリック します

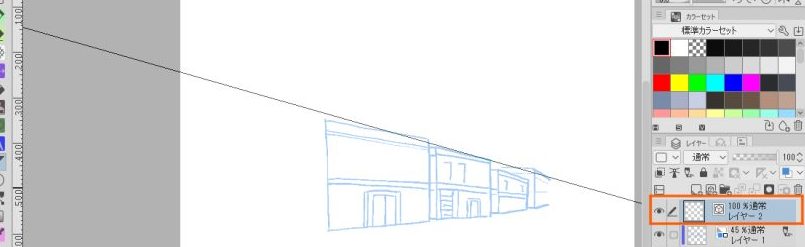

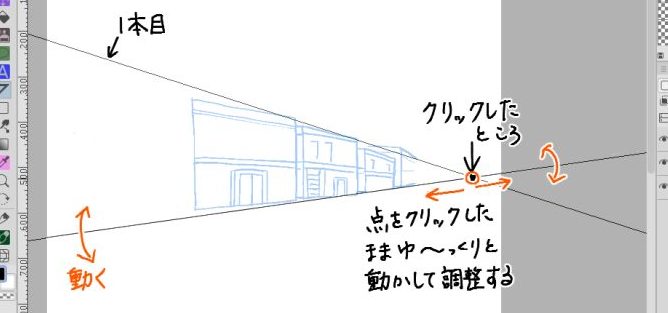

すると クリックした場所に点が打たれ 点の両側に伸びるように 線が表示されます
これが後ほど 1本目の ガイド線 になります　まだペン先は画面から離しません

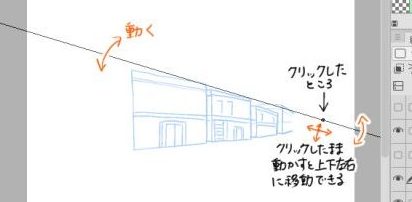

線はこの 点 を ゆ～っくりと移動させると あまり暴れずにじわじわと動くので 良さそうな場所にきたら ペン先を画面から離します

1本目の ガイド線 が確定しました

このまま続けて 2本目の ガイド線 を作ります

２本目 のガイド線 は 建物の下部のラインです

1本目の ガイド線 の時と同じ レイヤー 2(ベクターレイヤー) を選択中なのを再度確認し
先ほどと同じように

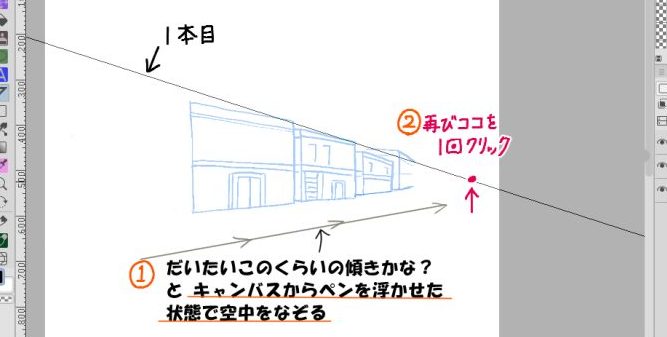

① 下絵の建物の下部の だいたいの傾き具合を確認しつつ 最奥の場所付近に目ぼしをつけて
② 1本目の ガイド線 の上か ごく近い場所を 1回だけクリック します

クリックした場所に点が打たれ 点の両側に伸びるように 線が表示されます
これが後ほど 2本目の ガイド線 になります
まだペン先は画面から離しません

線はこの 点 を ゆ～っくりと移動させると じわじわと動くので 良さそうな場所にきたら ペン先を画面から離します

ペン先を画面から離したら 2本目の ガイド線 が確定し

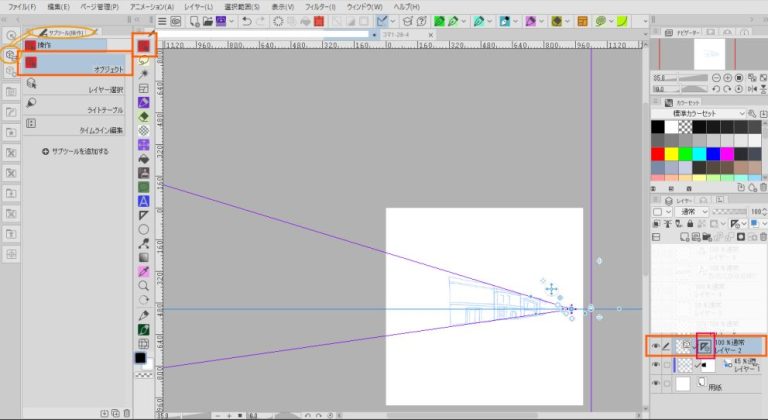

すぐに 1点透視のパース定規 が配置された状態が表示されます

レイヤーパレット の レイヤー 2 には 定規のアイコンが付きます

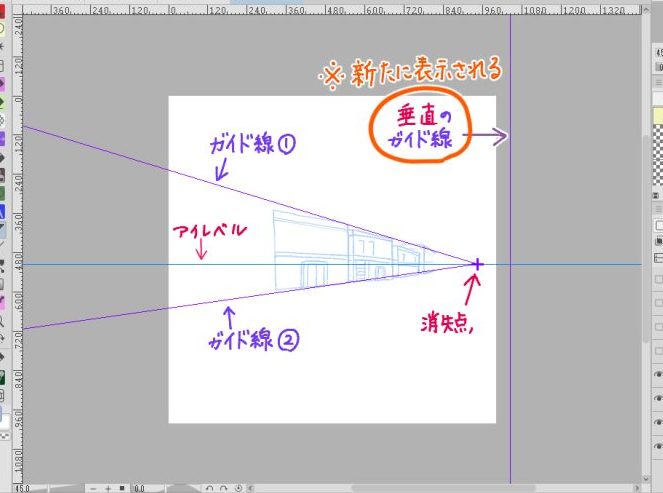

キャンバスには アイレベル と
アイレベル上に消失点 と 2本のガイド線 が表示され
そして ここで 新たに アイレベルに対して垂直のガイド線 が追加されています

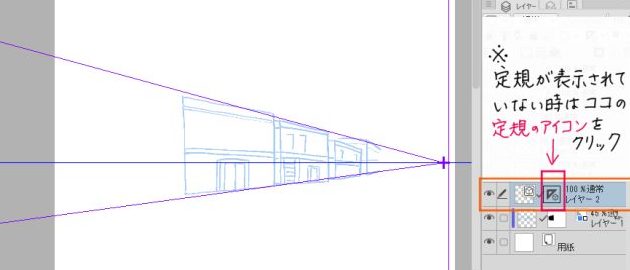

定規のアイコンが付いた レイヤー 2 を選択
定規 が 表示の状態(定規のアイコンに 赤い× がついていない) のを確認し

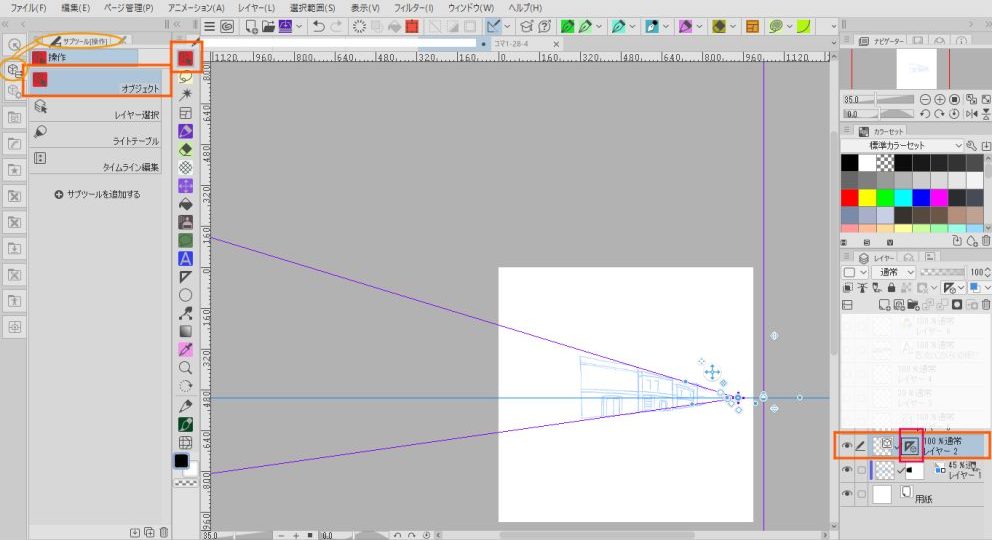

ツールバー の 操作 をクリックし サブツール[操作] の オブジェクト を選択
そして キャンバス上の いずれかの線の上をクリックします

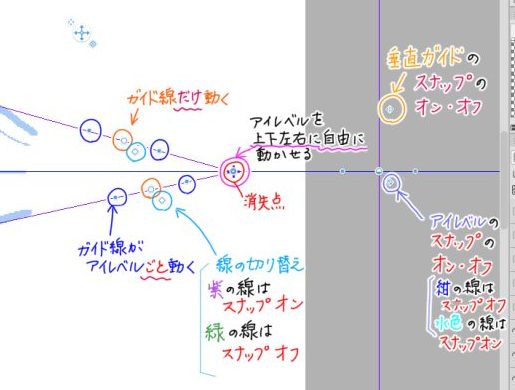

すると 画像のような ガイド線を操作するボタン が表示されます

この辺りになります

操作は ボタンをクリックした(押した)まま 行います
消失点 の位置を変えたり
ガイド線 の向きを変えたりしながら
自分の下絵に一番近い パース定規 を設置しましょう

ただ 操作の途中で バッチリ決まったアイレベルの位置がズレて あ”あ”あ”あ”あ”～～‼ となったり
アイレベルが 微妙に傾いてしまって イラッとしてしまったり ということが 私は度々ありました

欲しい定規の位置が決まったら ツールバーの ペンツールから お好きな背景用のペンを選択します　すると 定規を操作するためのボタンは非表示になり 図のように 確定された定規のガイド線 が表示されます

描き込んでいくのは 同じく レイヤー 2 (ベクターレイヤー) で行います

これを 表示 にしたい場合は アイコンをクリックするか

右クリック →【定規・コマ枠(R)】→【定規を表示(B)】をクリックしてチェックを入れます

ペン入れをしていきますが 今回は 1点透視 で 建物の横の線は アイレベル に対して平行に引くので アイレベル の スナップ を オン にしておきます
ツールバー の 操作 → サブツール[操作] で オブジェクト を選択し キャンバスに表示されている定規の上の どこでもいいのでクリックして 操作するためのボタンを表示させます

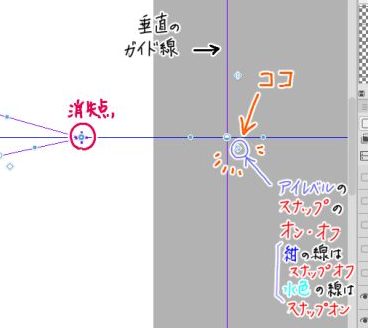

アイレベルに対して垂直のガイド線 の近くにある
アイレベル へのスナップ の オン・オフ のボタン をクリックして
現在の 紺色 の線の色を 水色 にします
変更できたら 再び 背景用のペンを選択して ボタン群を非表示にし
いよいよ描き込んでいきます

2本のガイド線 と アイレベル に スナップ できているので スイスイと線が引けます
多少線がはみ出しても ベクターレイヤー ならば 線の消去も楽なので 気にせずに作業します
ある程度線を引けたら 定規をいったん 非表示 にします
パソコンの Shift を押しながら 定規 のアイコンをクリックすれば早いです

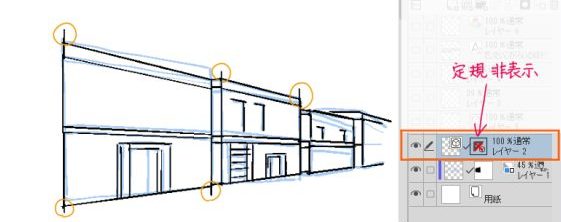

定規 を 非表示 にして 描いた絵を確認し 線がはみ出ている所を修正します

〇で囲ったところ以外にも修正箇所がありますが 分かりやすいこの5か所を 消しゴムツール を使って消していきます

ツールバー の 消しゴム(E) をクリックし
サブツール[消しゴム] で ベクター用 を選択します

次に ツールプロパティ[ベクター用] を開きます

ベクター消去 の項目にチェックが入っているのを確認し
交点まで を選択します
これで 線と線が交わるところまで 消しゴムで一気に消すことができます

この 一気に というのが ベクターレイヤー の良いところです

ラスターレイヤーでは 消しゴムでコシコシと地道に消す作業が ベクターレイヤーでは ちょっと線に触れるだけで その線を 交点まで 丸ごと消せる からです

ベクター用 の消しゴムでなくとも 他の消しゴムでも 同じように設定することができます
よく使う 硬め の消しゴム で説明します
もちろん 他の 【軟らかめ】 や 【ざっくり】 でも可能です

ただ この設定は ベクターレイヤー を選択している時にしかできません
ラスターレイヤー で作業中の時は この設定画面は出てきません
ツールプロパティ[硬め] の ベクター消去 の項目にチェックが入っているのを確認し 交点まで を選択 するだけです

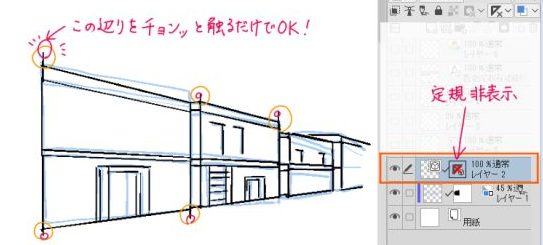

ベクターレイヤー用に設定した 消しゴム の使い方は はみ出している線の先(赤丸で囲っている辺り)を チョンッ と触るだけでOKです
すると 斜めの線と交わるところまで 一気に消えます

すごく便利なのですが すみっこなどの細かいところが気になって 消しゴムを使って消そうとして 他の線まで一気に消してしまうというやらかしを 私はよくやります

べクター用に設定されているわけではないので 余分な線をザックリ消してしまうことがなく 細かい部分を消すことができます
それこそ 画面を超拡大して 1ピクセルずつ消したりもできます

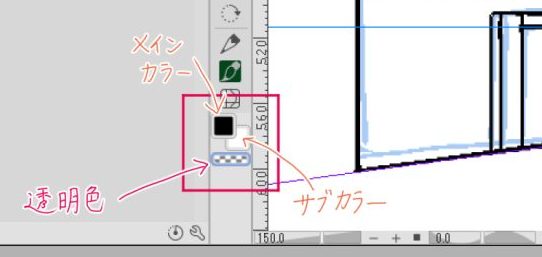

消し過ぎたら メインカラーの黒を選択して描き足して また消したい時は 透明色にして…と 細かい調整には非常に便利です

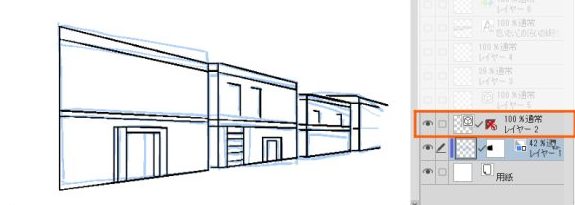

うっすら見える 青い下絵と比べると 下絵がいかにいい加減か 分かりますねお恥ずかしい

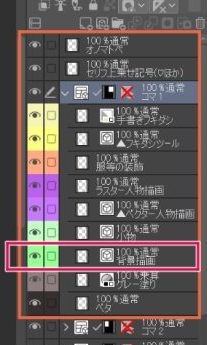

画像の中で 赤い四角で囲っている 背景描画 という名前の ベクターレイヤー になります

ここが 上記でいうところの レイヤー 2 (ベクターレイヤー)にあたります

このレイヤーを選択した状態で ツールバー の 定規(U) をクリックし サブツール[定規] で パース定規 を選択… と作業を進めていくことになります

(レイヤー構成ついて 詳しくは
8.レイヤー構成と素材登録…をご参照ください )
